前言

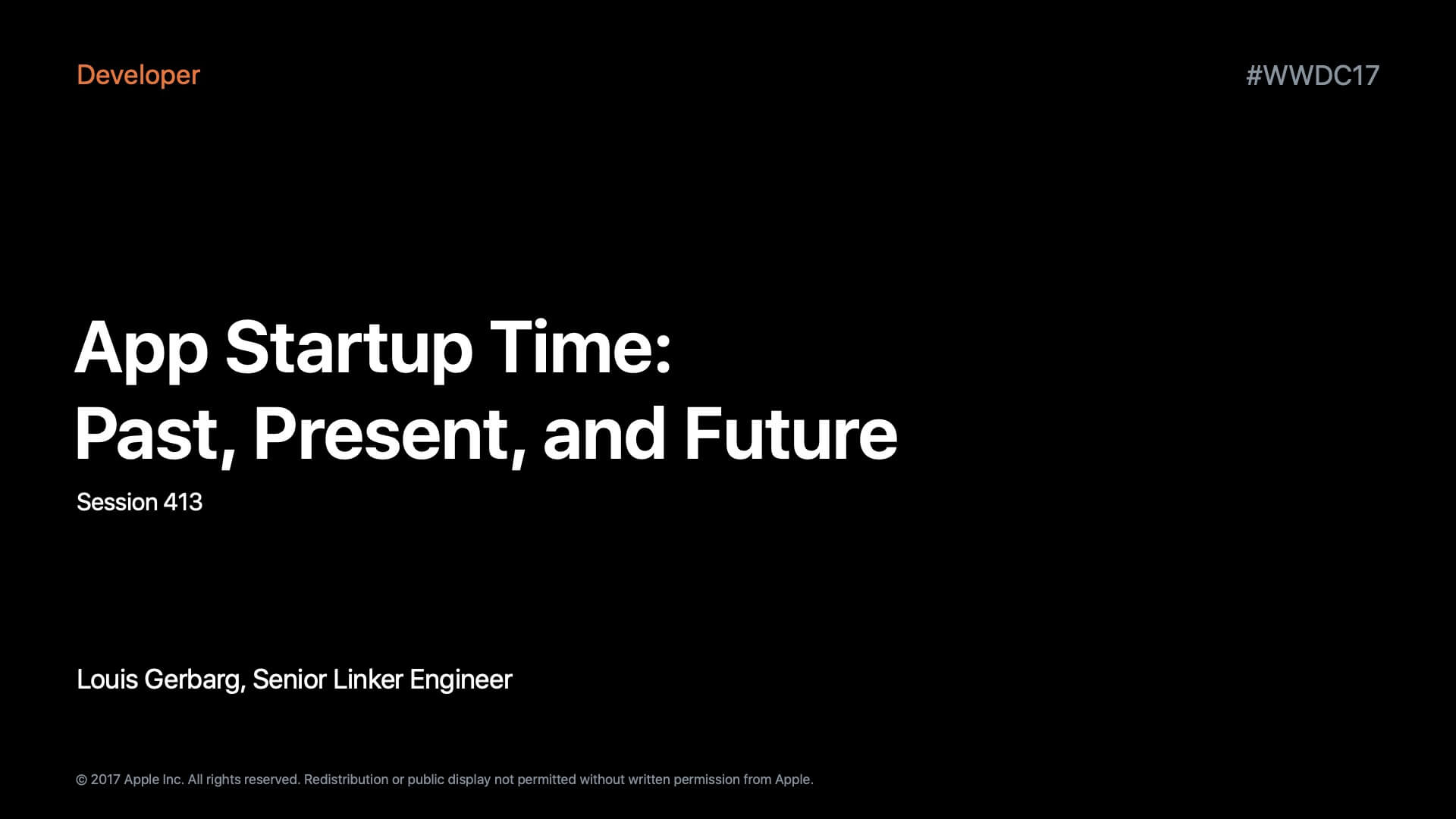

WWDC17 - Session413: <App Startup Time: Past, Present, and Future> 详细介绍了 dyld ，并给出了 APP 启动优化相关的建议。演讲者来自 dyld Team 。

术语

Darwin 里的 dyld 的全称

一些博文在介绍 dyld 时，把它的英文全称写错了，那个全称是 FreeBSD 上使用的。这里为了防止大家记成错的，就不提那个名称了。

虽然 Darwin 的内核也用了 FreeBSD 的一部分，但随着版本的迭代，已对 dyld 已有了自己的解释。

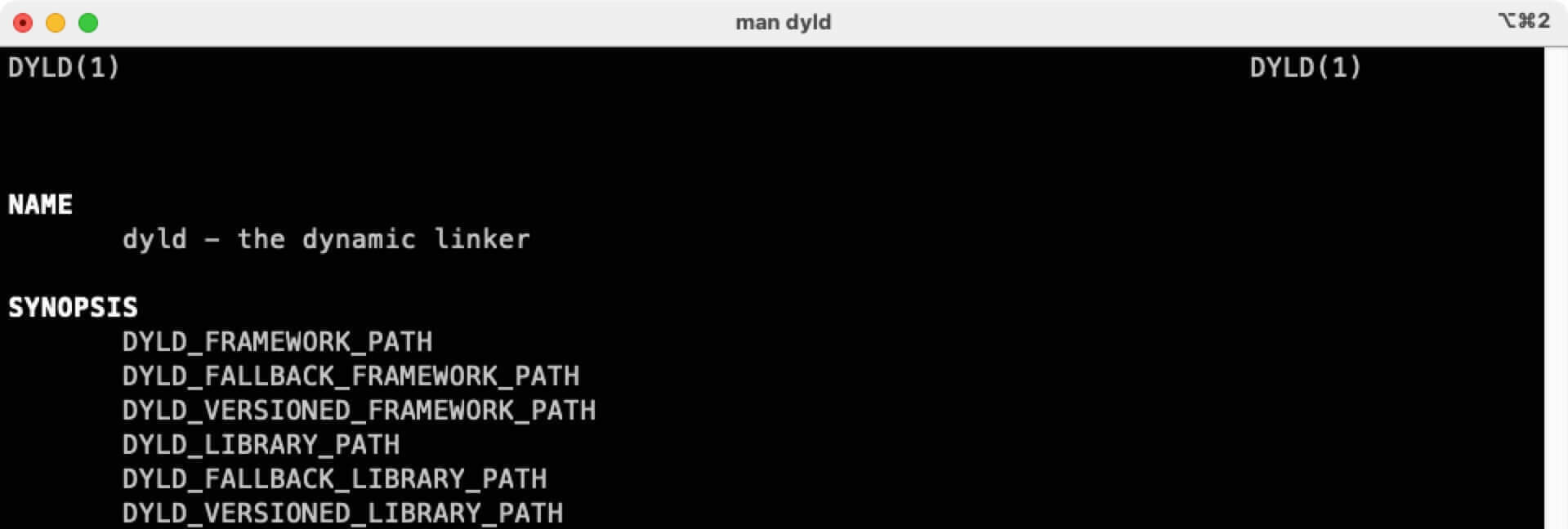

在终端使用 man dyld 查看文档，可看出其全称是 the dynamic linker ：

启动时间 (Startup Time)

说明：通常意义上的启动时间也包括 main() 之后的一部分时间，但本演讲只涉及 main() 之前的时间。

这个演讲的启动时间是指 main() 之前的时间，并讲解如何加快这个阶段的启动速度。

启动闭包 (Launch Closure)

启动闭包指启动一个 APP 所需要的所有信息。比如：

• APP 使用了哪些 dylib 。
• APP 内使用的各种符号 (symbols) 的偏移量 (offsets) 。
• APP 的代码签名 (code signatures) 的位置。

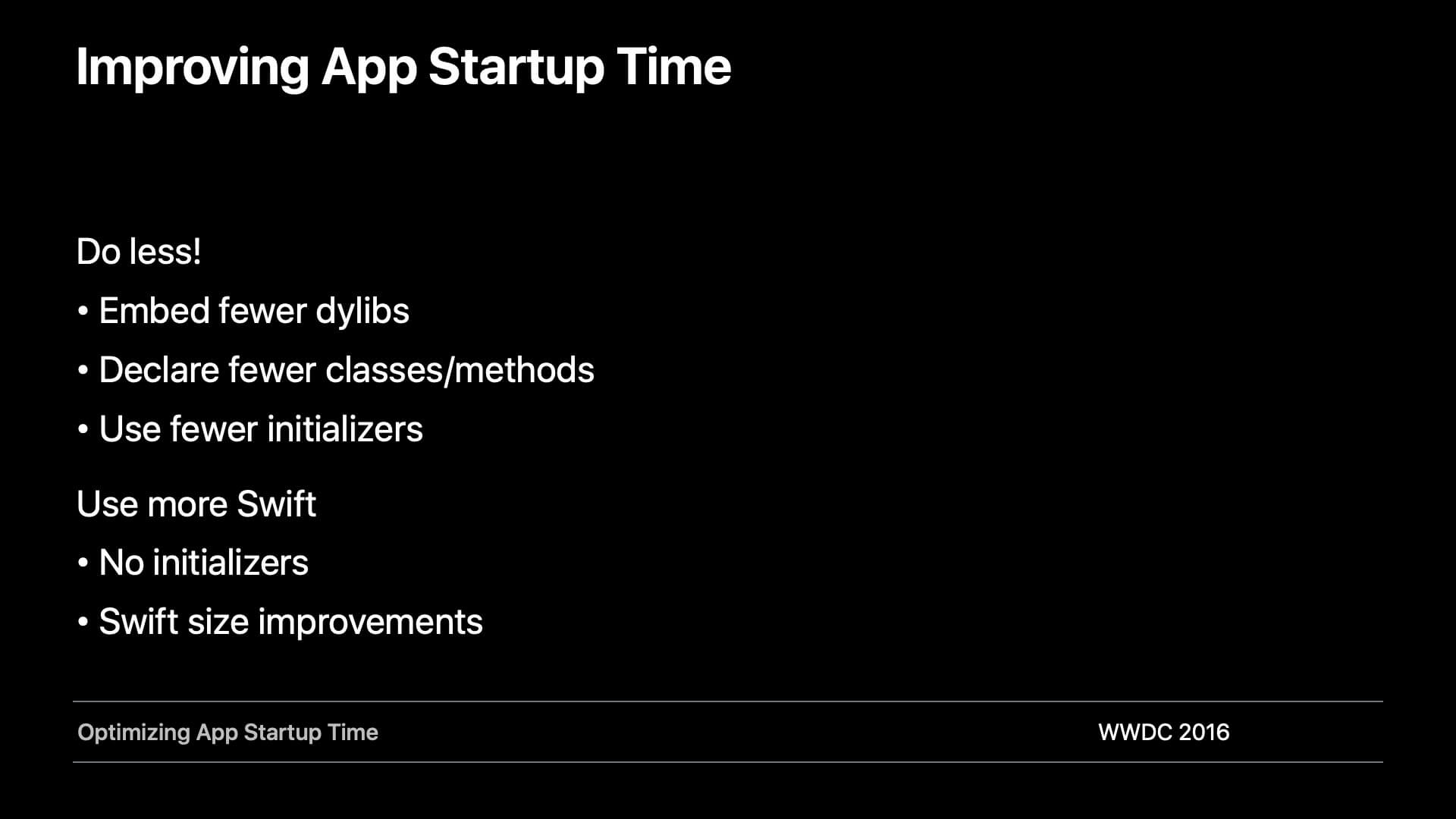

回顾 WWDC16：优化 APP 启动的建议

减少启动阶段的任务

• 减少嵌入的 (Embed) dylib 的数量。
• 减少声明的 classes/methods 的数量。
• 少用 initializers 。

多使用 Swift

Swift 语言的设计避开了 C , C++ 和 Objective-C 中的许多隐患。

• Swift 没有 initializer 。
• Swift 改善了大小。
• Swift 不允许存在未对齐的（misaligned）数据结构，未对齐的数据结构会在启动时消耗额外的时间。

相关 Session ：

• WWDC16 - Session406: <Optimizing App Startup Time>
  • (链接已打不开，不知为何下掉了，但在 wwdc.io 的 macOS 应用中可以查看)

Instruments: Static initializer tracing

静态初始化器 (Static Initializer)的代码在 main() 之前调用，而开发者对 main() 之前发生的事缺乏可视的观测方式。

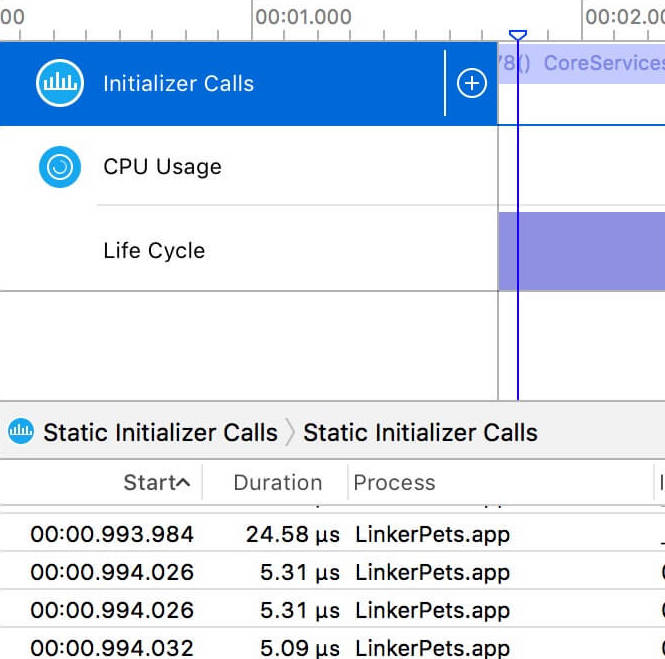

iOS 11 和 macOS High Sierra 的内核与 dyld 中新增了相关基础设施 (infrastructure) ，因此可使用 Instruments 中新增的 Static Initializer Calls 为每个静态初始化器 提供精确的计时：

添加方式：

• Instruments
  • Blank（空模板）
    • 点击右上角的 + 按钮
      • 在弹出的页面中搜索 Static Initializer Calls，双击即可添加
      • 可搭配 Time Profiler 使用（也是搜索后双击添加）

dyld 简史

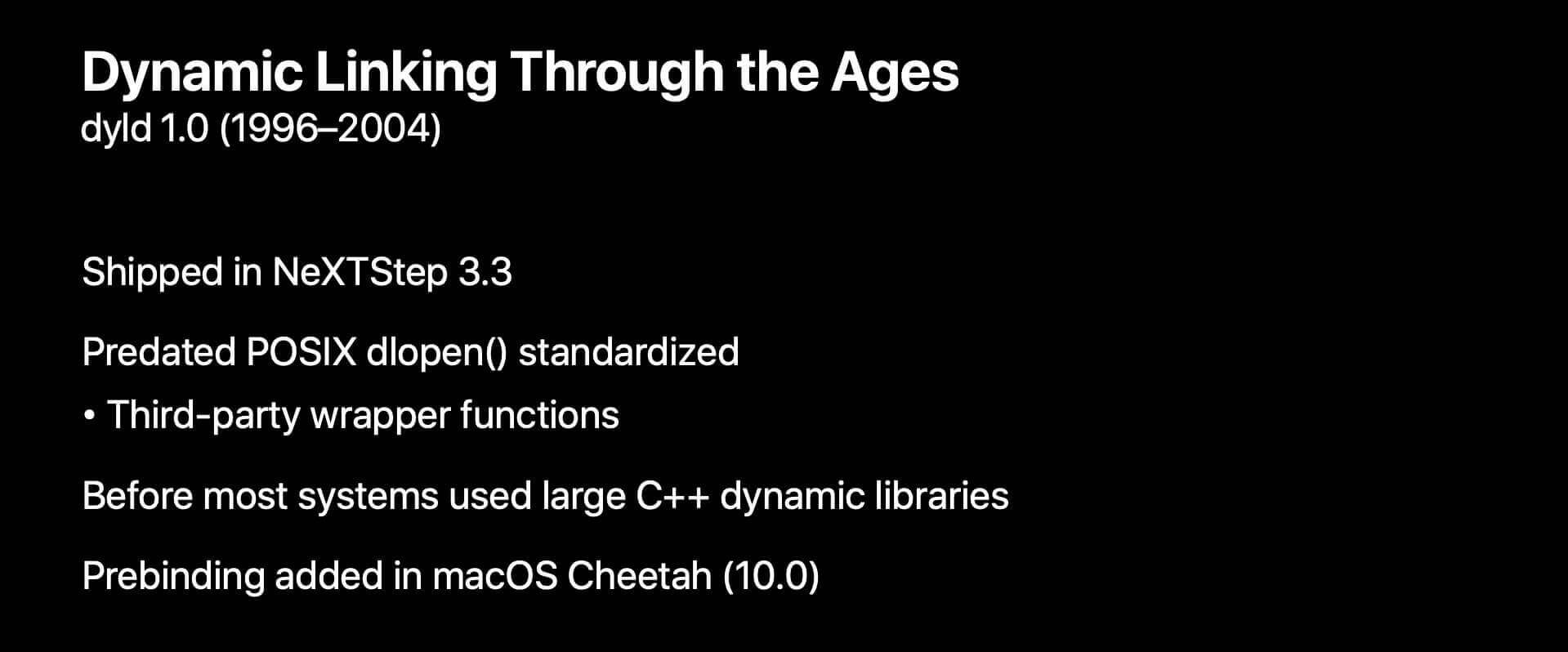

dyld 1.0 (1996–2004)

早在 1996 年，dyld 1 就作为 NeXTStep 3.3 的一部分发布了。在这之前，NeXTStep 使用静态库。

这个时间早于 POSIX dlopen() 标准颁布的时间，大多数系统也还未使用大型 C++ 动态库。

当时，由于和其他的 Unix 系统的实现不太一样，因此人们在 macOS 10 的早期版本上编写第三方包装程序 (third-party wrappers) ，以支持标准的 Unix 软件。

发布 macOS Cheetah (10.0) 时，在 dyld 1 中引入了 Prebinding 技术，它虽然可以加快启动速度，但有安全隐患，因为 Prebinding 会修改应用二进制文件。详情请看 字幕中 Prebinding 的简介。

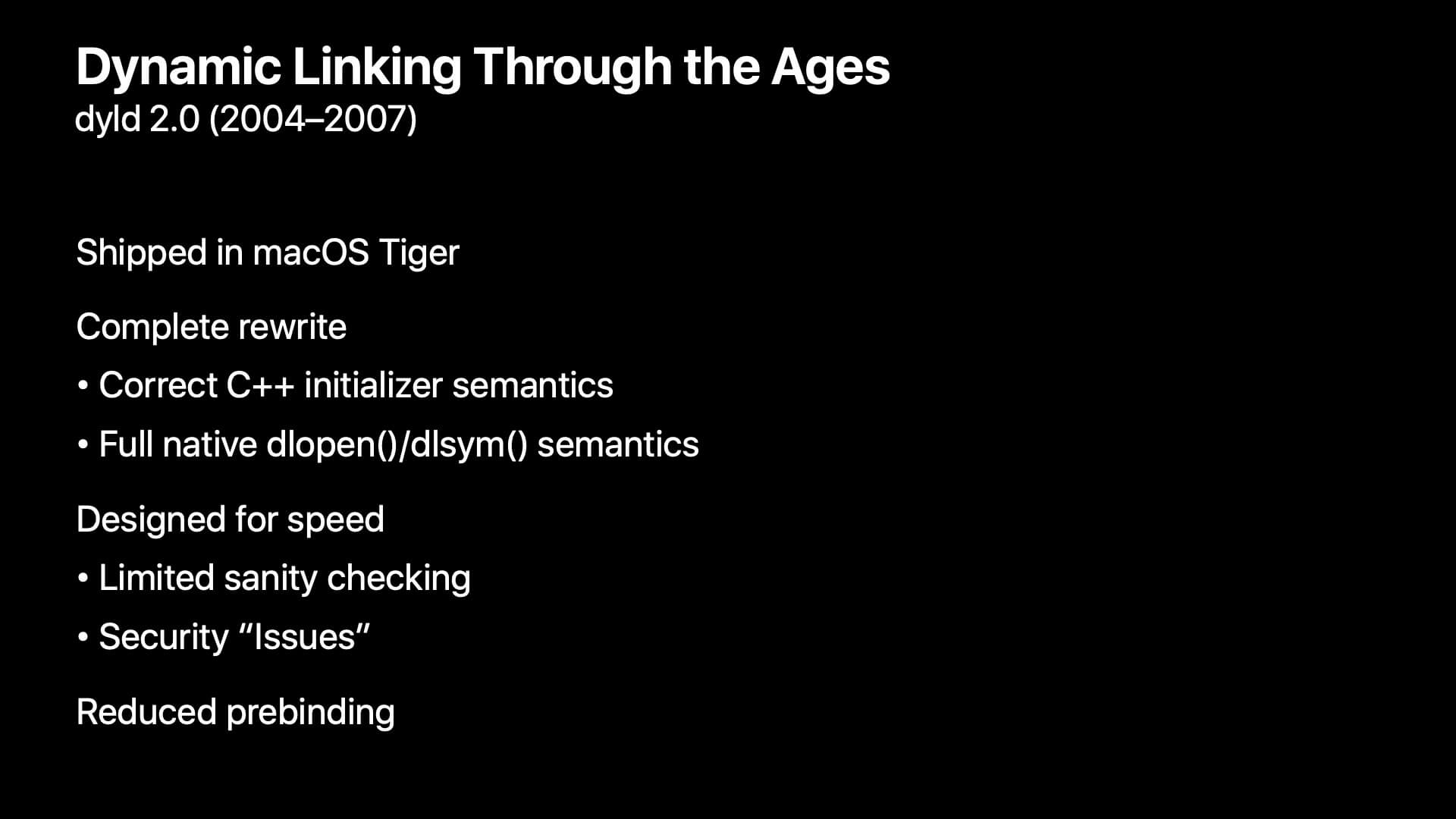

dyld 2.0 (2004–2007)

dyld 2.0 是作为 macOS Tiger (10.4) 的一部分发布的，是对 dyld 的完全重写。

1. dyld 2.0 的改进：速度和语义

• 正确地支持了 C++ 初始化器的语义，因此可以得到高效的 C++ 库支持。
• 有语义正确的、完全 native 的 dlopen 和 dlsym 。
• 由于速度得到了提升，因此减少了 prebinding，只有系统库会执行 prebinding，且只会在系统升级的时候执行。

2. 不足：健全性检验比较有限

dyld 2.0 是为速度提升设计的，因此健全性检测 (sanity checking)比较有限，存在一些安全性问题。但那个年代的（针对 Apple 系统的）恶意软件比较少。

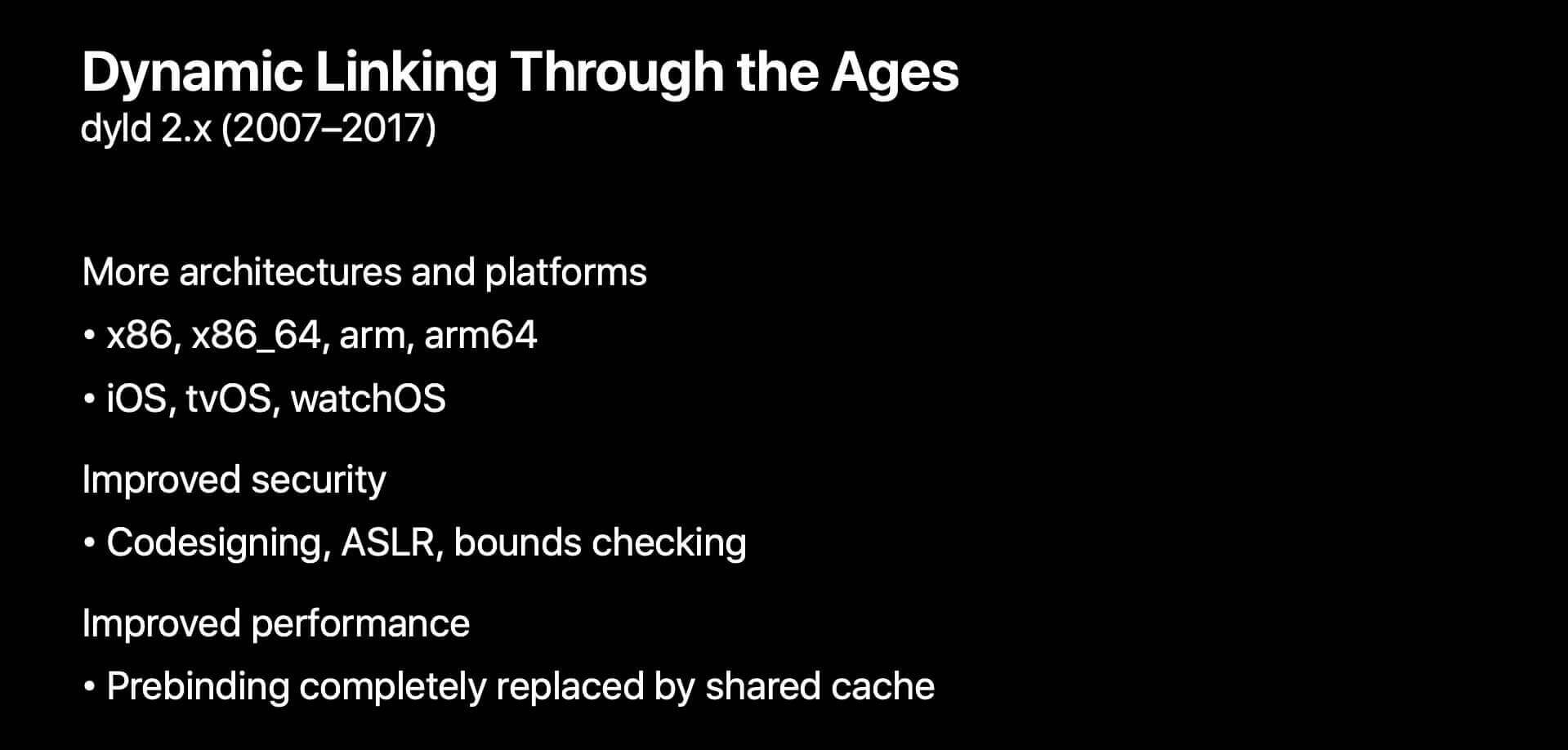

dyld 2.x (2007–2017)

在这个时期，dyld 2.x 做了多项显著的改进。

1. 支持了更多的架构和系统

• 支持更多的架构：dyld 2 最初是在 PowerPC 上发行的，后来又增加了对 x86, x86_64, arm, arm64 架构的支持。
• 支持更多的系统：这个时期发布了 iOS，tvOS，和 watchOS 系统，dyld 做了大量相关的适配工作。

2. 提高了安全性

• Codesigning ：代码签名。
• ASLR (Address Space Layout Randomization) ： 地址空间布局随机化，每次加载库时，它可能在不同的地址。
• Bounds checking ：检查 Mach-O Header 的边界，所以其他人无法用篡改 (malformed) 的二进制文件来做某些类型的连接 (attach) 。

3. 优化了性能

完全用共享缓存替代了 prebinding 。下面将简要介绍共享缓存。

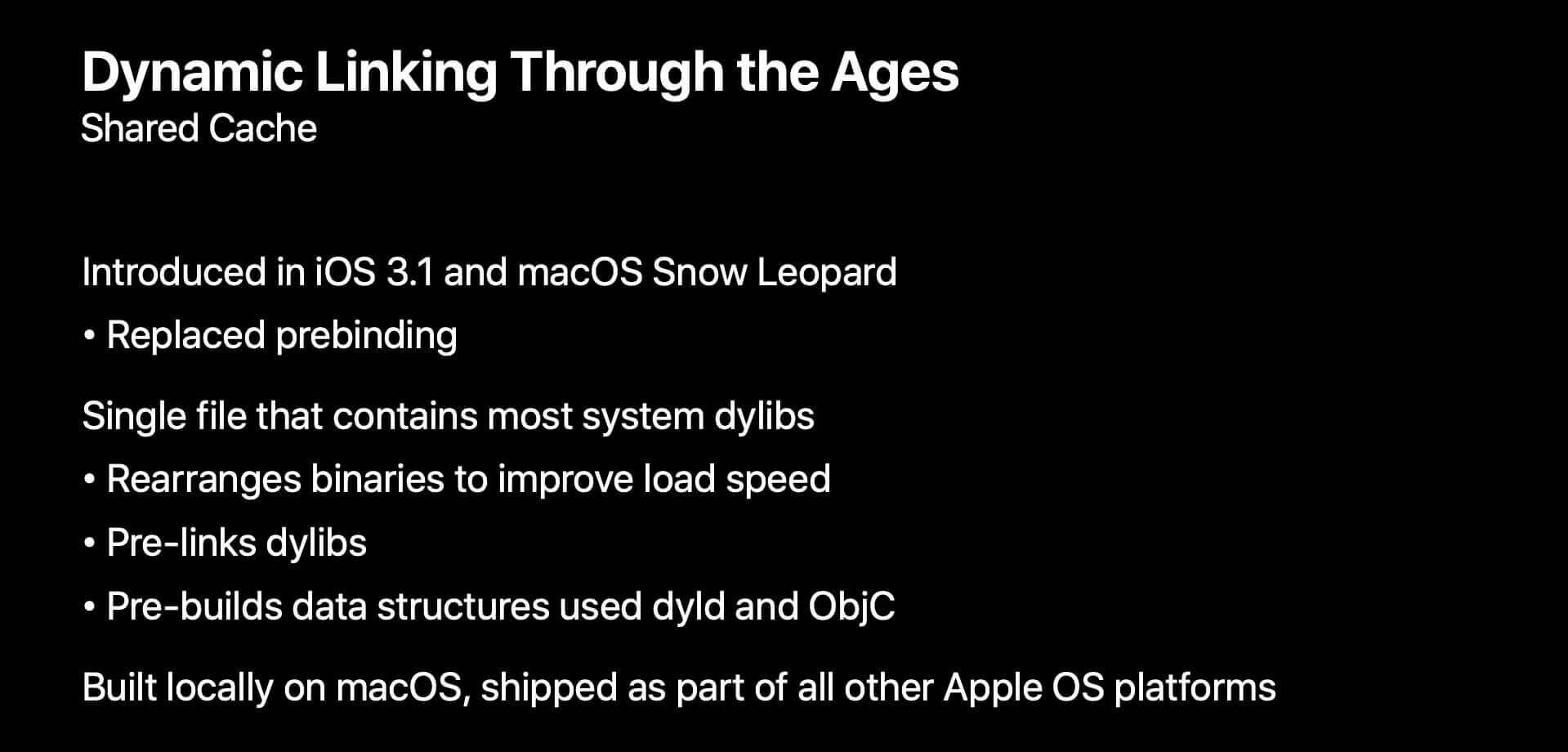

共享缓存 (Shared Cache)

共享缓存是包含所有系统 dylib 的单个文件。 它是在 iOS 3.1 和 macOS Snow Leopard (10.6) 引入的，并完全取代了 prebinding 。

由于所有的系统 dylib 被合并成了单个文件，因此系统可以对其做一些优化。

优化方式

1. 重新排列二进制文件 (Rearranges binaries) 以提高加载速度

系统可以重新排列这些二进制文件的所有的文本段 (text segments) 和所有的数据段 (data segments) ，重写他们的整个符号表 (symbol tables) ，以减少大小。这样，系统需要在每个进程挂载 (mount) 的区域 (regions) 更少。

2. 预链接动态库 (Pre-links dylibs)

Prelinker 可以打包二进制段 (pack binary segments) 来节省内存。开发者不需要做任何改动，就能节省很多内存。在 iOS 系统上，可以在运行时节省 500MB ~ 1GB 的内存。

3. 预构建 (Pre-builds) dyld 和 ObjC 使用的数据结构

预构建 (Pre-builds) dyld 和 ObjC 在运行时使用的数据结构，这样我们就不必在启动时做了。这也节省了很多内存和时间。

共享缓存的生成方式

• 在 macOS 上，它是在本地构建的，当你看到 optimizing system performance 时，就是系统在更新共享缓存。
• 在所有其他的 Apple 系统上，共享缓存是作为系统的一部分发布的。

注：从 macOS Big Sur (11.0) 开始，共享缓存也是作为系统的一部分发布的。

参考：

• https://iphonedev.wiki/index.php/Dyld_shared_cache

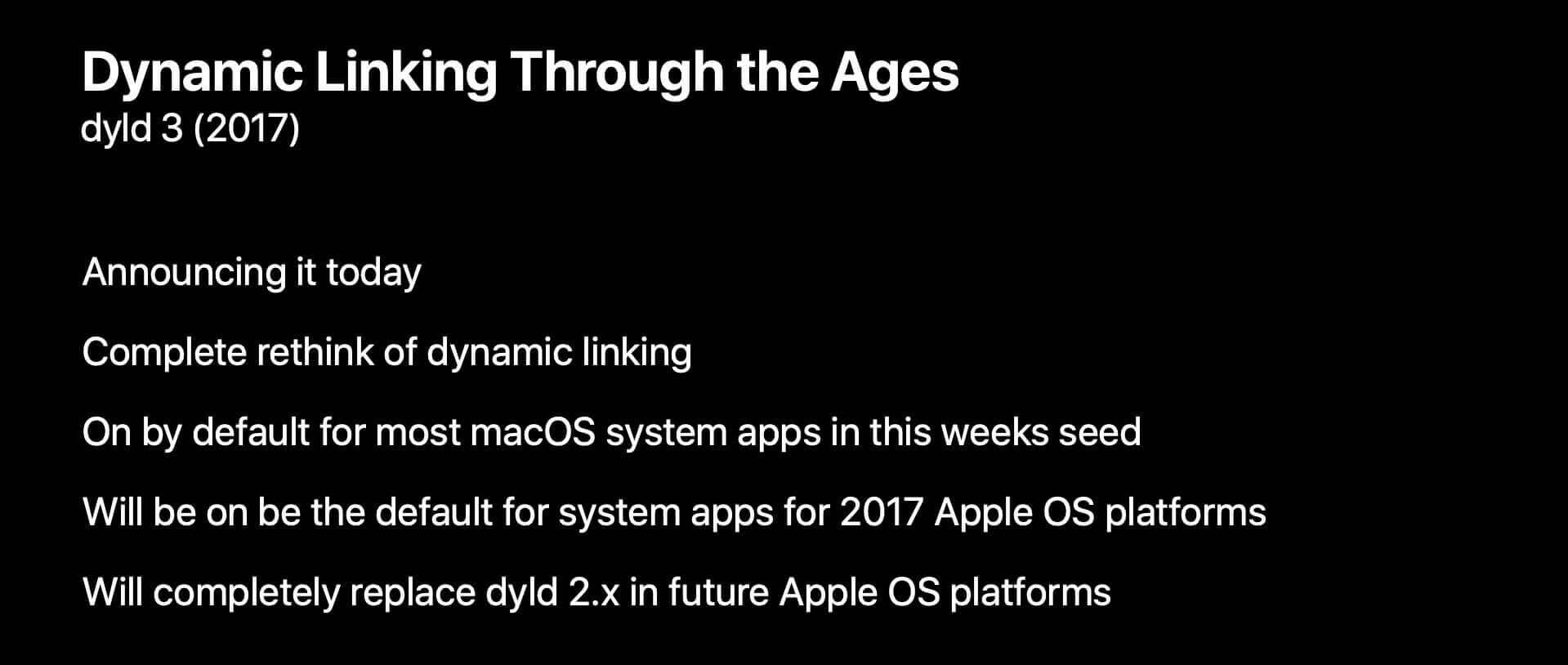

dyld 3 (2017)

dyld 3 是对动态链接 (dynamic linking) 的完全重新思考。

• 2017 年，iOS 11 的系统自带 APP 开始使用 dyld 3 ，第三方 APP 还是使用 dyld 2.x 。
• 2019 年，iOS 13 的系统自动 APP 和第三方 APP 都使用 dyld 3 。

（注：本文写于 2021年7月，此时已是 iOS 14 ）

下面将详细介绍 dyld 3 。

dyld 3 诞生的背景

为什么又重写动态链接器

1. 性能：理论上，让 APP 运行起来的最小的任务量包含哪些任务？
2. 安全：是否可以有更严格的安全检查并预先设计安全？
3. 可测试性和可靠性：能否使 dyld 更容易测试？

无法使用 XCTest 测试 dyld 2.x 代码的原因

由于 XCTest 依赖于动态链接器的底层功能来将它插入进程，所以无法使用 XCTest 对 dyld 2.x 的代码做测试。因此 dyld 的工程师很难对 dyld 的安全性和性能做测试。

dyld 3 的改进

• 把 dyld 复杂的操作从进程 (process) 中移出，以守护进程 (daemon) 的形式存在。因此，使用 XCTest 测试 dyld 的代码也变得很容易了。
• 这使得进程中 dyld 的其余部分尽可能小，因此也减少了 APP 内的（可被恶意软件利用的）“攻击平台”。
• 另外，这也使 APP 的启动更快了，因为最快的代码就是你从未写过的代码，其次是从未执行的代码。

原文：The fastest code is code you never write, followed closely by code you almost never execute.
这让小编想到了在海淀区 Hello World “公园”的建筑上的一句话：No code is faster than no code.

dyld 2 的执行流程

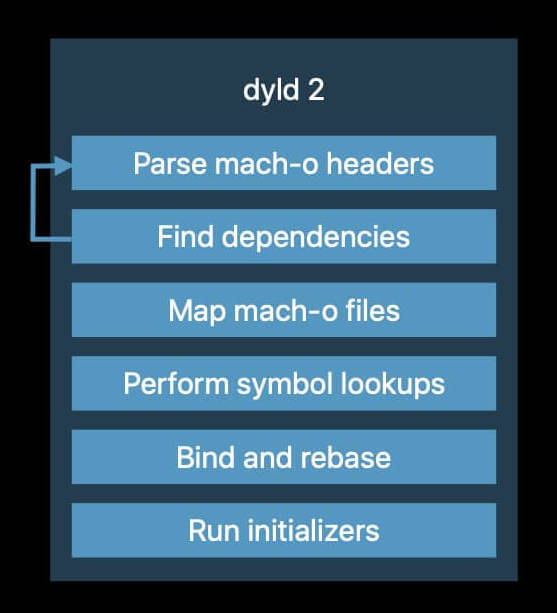

1. Parse mach-o headers & Find dependencies

dyld 会解析 Mach-O Headers ，并寻找 APP 需要的动态库，然后这些动态库可能依赖了其他动态库，dyld 就递归地做这个任务，直到获得 APP 的完整的动态库依赖图 (a complete graph of all your dylibs) 。

平均而言，一个 iOS 应用需要加载 300 ~ 600 个系统动态库，数量较多，因此有相当大的工作量。

2. Map mach-o files

这个阶段 dyld 映射 (map) 所有的 Mach-O 文件到 APP 的地址空间 (address space) 。

3. Perform symbol lookups

接下来执行符号查找 (symbol lookups) 。比如 APP 内使用了 printf ，dyld 就会去系统动态库中查找它的地址，找到后就把这个地址拷贝到 APP 内的一个函数指针 (function pointer) 中。

4. Bind and rebase

因为 APP 是在一个随机地址（用了 ASLR 技术），因此 APP 内的所有的指针都必须把这个基地址值加上。

5. Run initializers

最后，dyld 调用 APP 内所有的 initializer ，完成后就能调用 APP 的 main() 函数了。

dyld 2 向 dyld 3 的转变

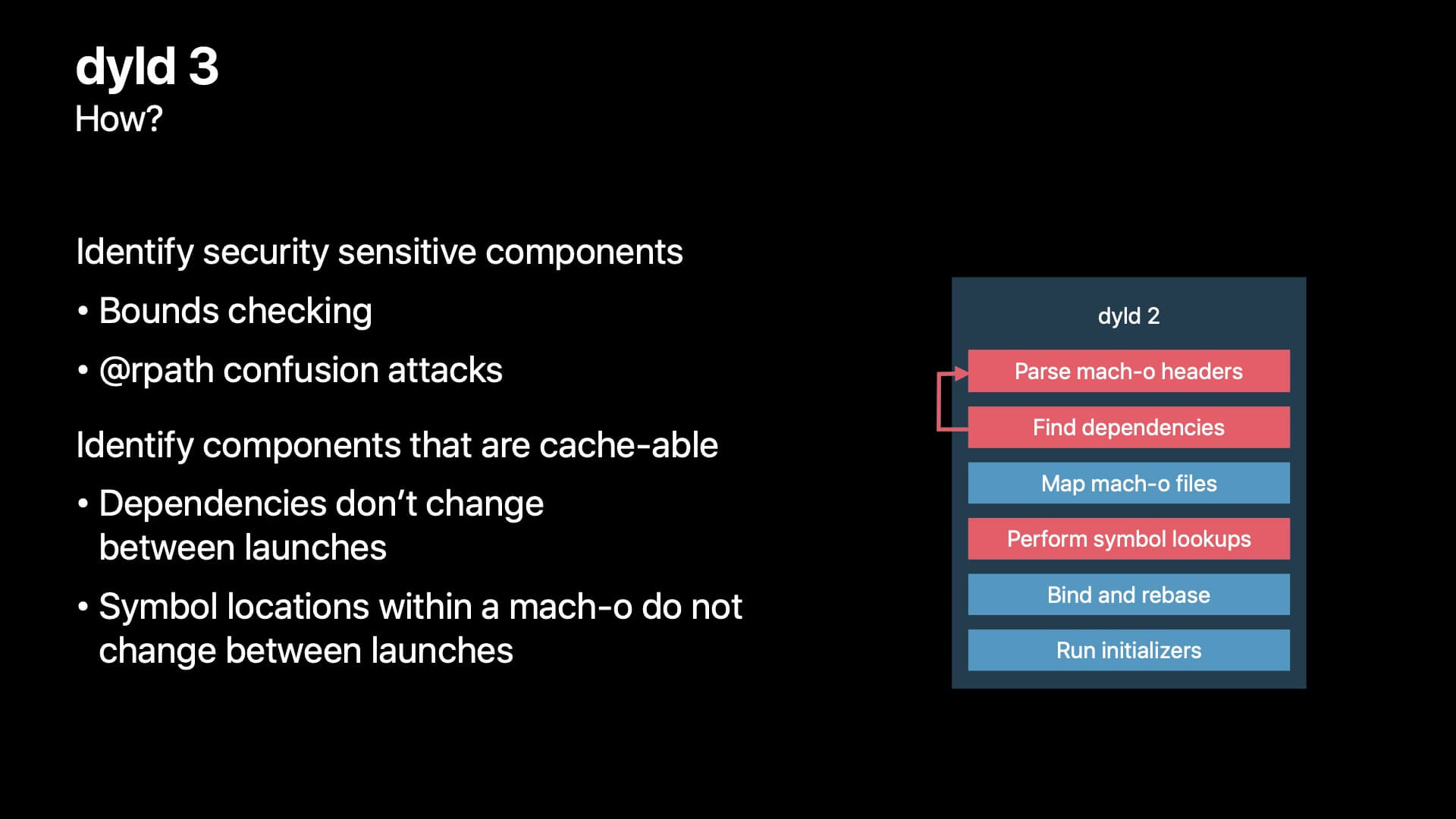

dyld 3 与 dyld 2 的主要区别是将大部分功能从进程 (process) 移到了守护进程 (daemon) 。

1. 安全敏感组件

有安全隐患的阶段：

• Parsing mach-o headers
• Find dependencies

如果 Mach-O Headers 被篡改了，则可被用来做特定类型的攻击。我们的 APP 中可能使用了 @rpath ，也就是搜索路径 (search path) ，通过篡改它们或者在正确的位置插入库，就能侵入 APP 。

因此，dyld 3 将这部分功能从进程 (process) 移到了守护进程 (daemon) 。

2. 可缓存的部分

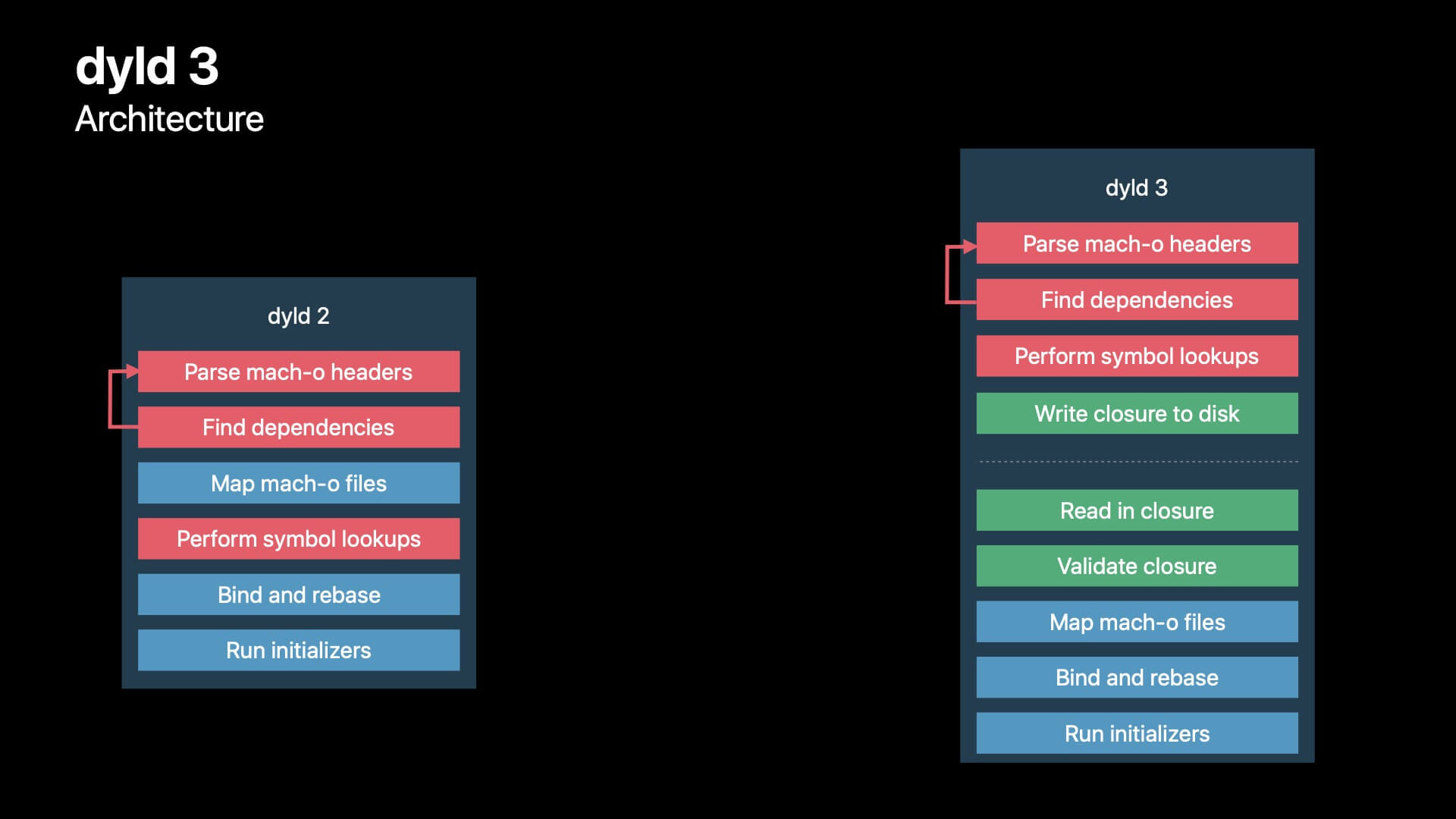

dyld 2 与 dyld 3 执行流程的对比

可缓存的阶段：

• Parsing mach-o headers
• Find dependencies
• Perform symbol lookups

除非执行了软件更新或更改了磁盘上的库，否则每次启动时：

1. APP 依赖的库不会变。
2. 库中的符号 (symbols) 始终处于相同的偏移量 (offset) 。

因此，在 dyld 3 中，将可缓存的阶段挪到了最前面，并将执行结果以一个闭包 (closure) 的形式写入磁盘中，在之后的流程中会用到这个闭包。

dyld 3 架构简介

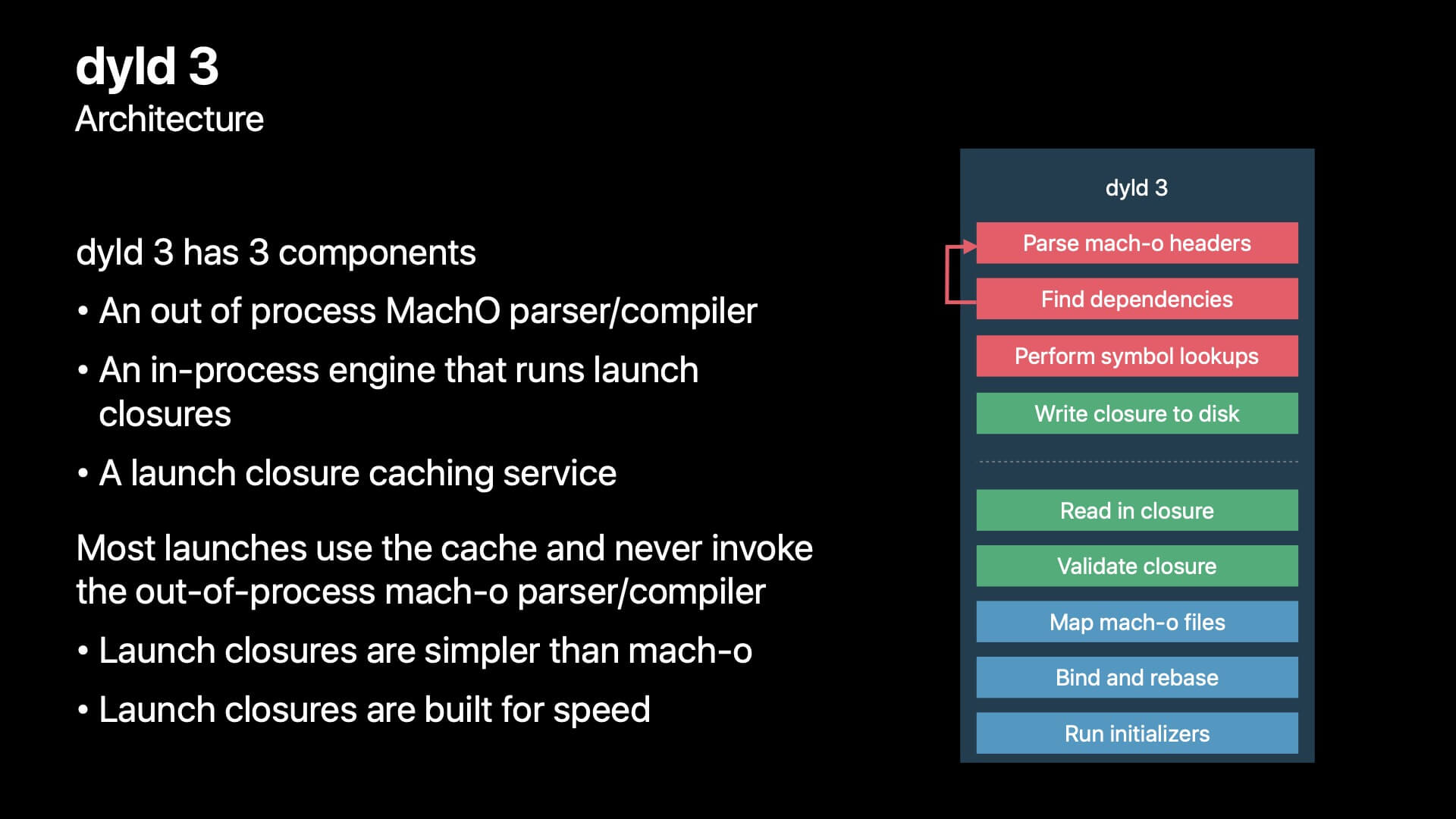

概览：dyld 3 由三部分组成

dyld 3 有三个组件：

1. 一个进程外 (out-of-process) 的 mach-o 解析器/编译器 (parser/complier)
2. 一个运行启动闭包的进程内 (in-process) 引擎
3. 一个启动闭包缓存服务

大多数启动使用缓存，而不必调用进程外的 mach-o 解析器或编译器。

启动闭包比 mach-o 要简单得多，它们是 memory map 文件，因此不需要使用复杂的方式来解析。并且验证启动闭包也很简单。启动闭包就是为速度而生的。

接下来简要介绍这三个组件。

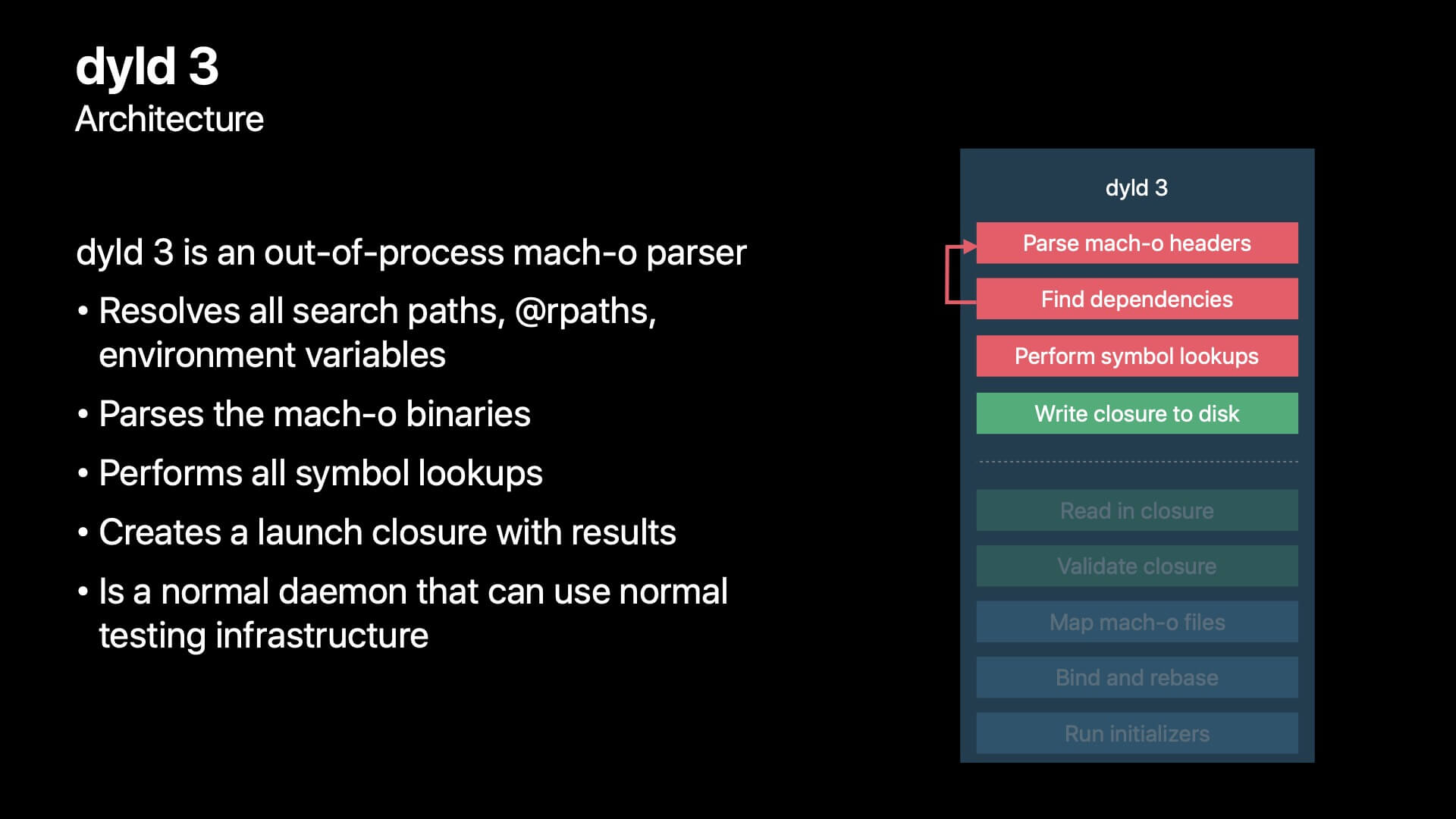

1. 进程外的 mach-o 解析器/编译器

首先，dyld 3 包含一个进程外的 mach-o 解析器/编译器。

它的主要功能是：

• 解析 (resolve) 所有的启动需要的搜索路径 (search path) 、@rpath 、环境变量 (environment variable) ；
• 解析 (parse) 所有的 mach-o 二进制文件；
• 执行符号查找 (symbol lookup) ；
• 最后，创建一个带有结果的闭包 (closure) 。

这部分功能在 dyld 3 中是一个普通的守护进程，所以 dyld 团队可以使用普通的测试基础设施。

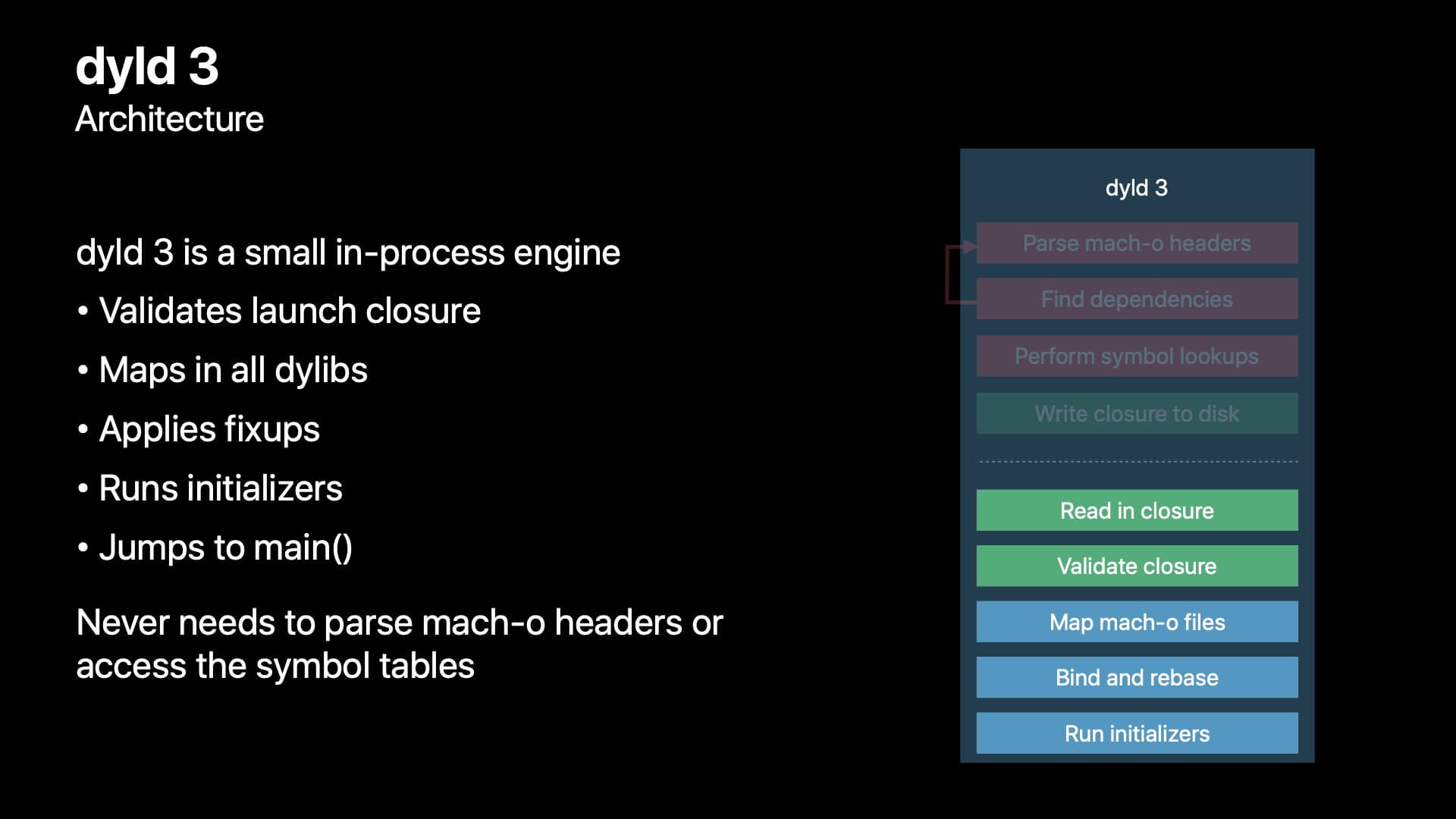

2. 运行启动闭包的进程内引擎

然后，dyld 3 包含一个小型的进程内引擎，也就是说这部分功能会加载到 APP 的进程中，也是最常被使用到的模块。

它的主要功能是：

• 验证启动闭包是否正确；
• map in 所有的 dylib ；
• Fix-ups: Bind 和 Rebase ；
• 运行所有的 initializer ；
• 跳转到 APP 的 main() 函数。

值得注意的是，在这个过程中再也不需要解析 mach-o header 或执行符号查找，这使 APP 的启动更快了。

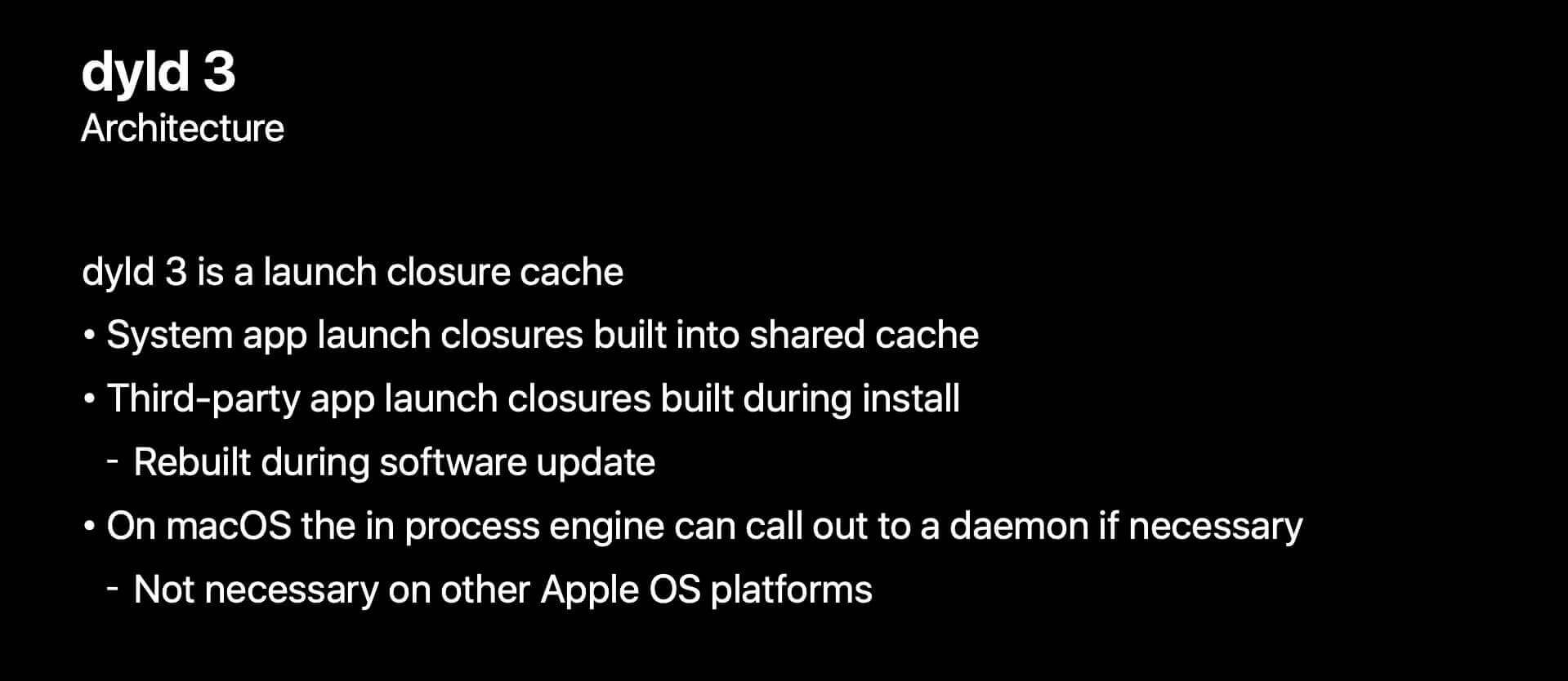

3. 启动闭包缓存服务

最后，dyld 3 包含一个启动闭包缓存服务 (launch closure caching service) 。

在 iOS、tvOS、watchOS 中，即使 APP 没有运行过，启动闭包就已经被预构建了：

• 系统 APP 的启动闭包內建在共享缓存中。
• 第三方 APP 在安装时或系统升级时构建启动闭包（因为系统升级时，系统动态库可能有变动）。

在 macOS 上，第一次启动 APP 时有所不同，但之后再启动就能使用缓存的启动闭包了：

• On macOS, because you can side load applications, the in-process engine can RPC out to the daemon if necessary on first launch（???）, and then after that it will be able to use a cached closure just like everything else.

为 dyld 3 做准备

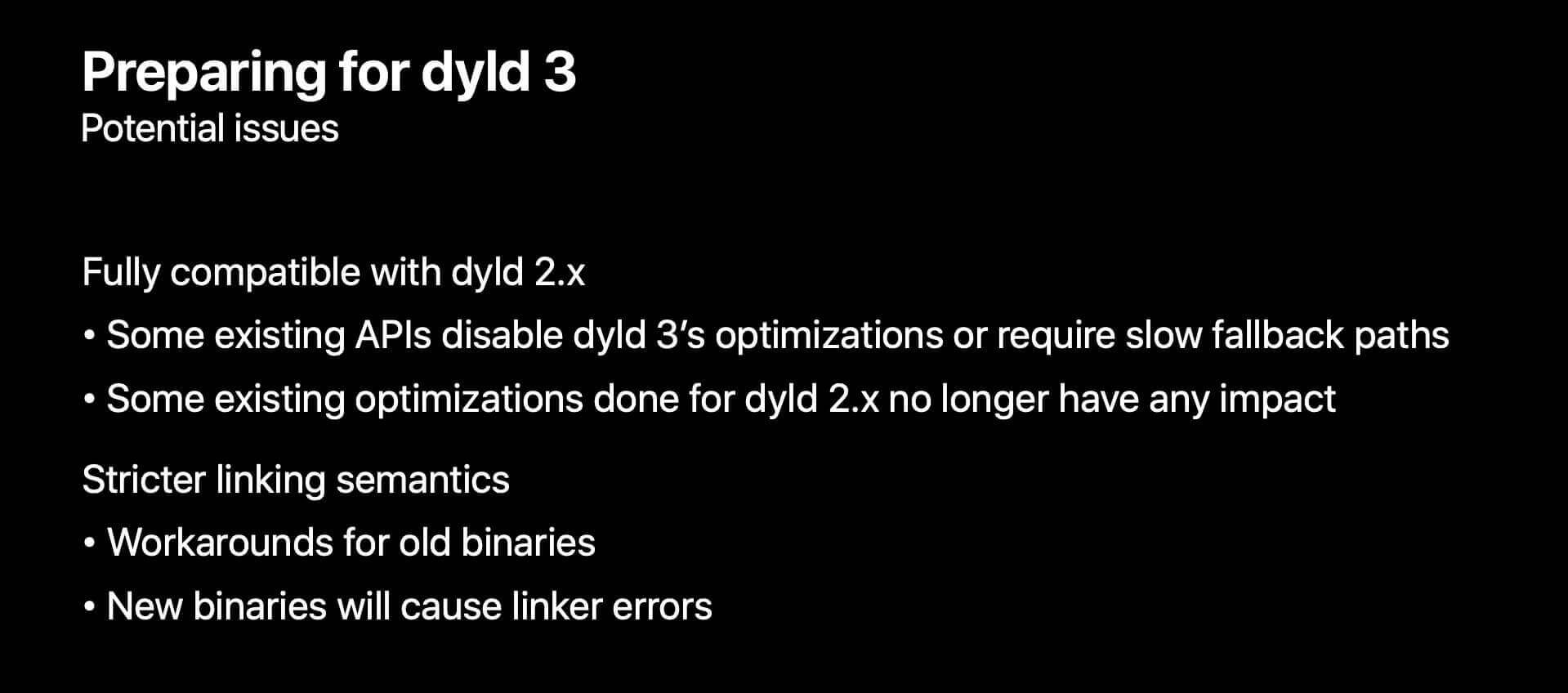

潜在的问题

在切换到 dyld 3 时，有一些潜在的问题需要注意：

• dyld 3 完全兼容 dyld 2.x ，
  • 但是一些旧 API 在 dyld 3 上会运行的较慢或者使用回退机制，因此开发者需要避免这种情况。
  • 为 dyld 2.x 做的一些的优化可能已经无效了。
• dyld 3 有更严格的链接语义 (Stricter linking semantics) ，
  • 对于旧的二进制，会兼容旧的行为；
  • 对于新的二进制，会导致 linker error 。

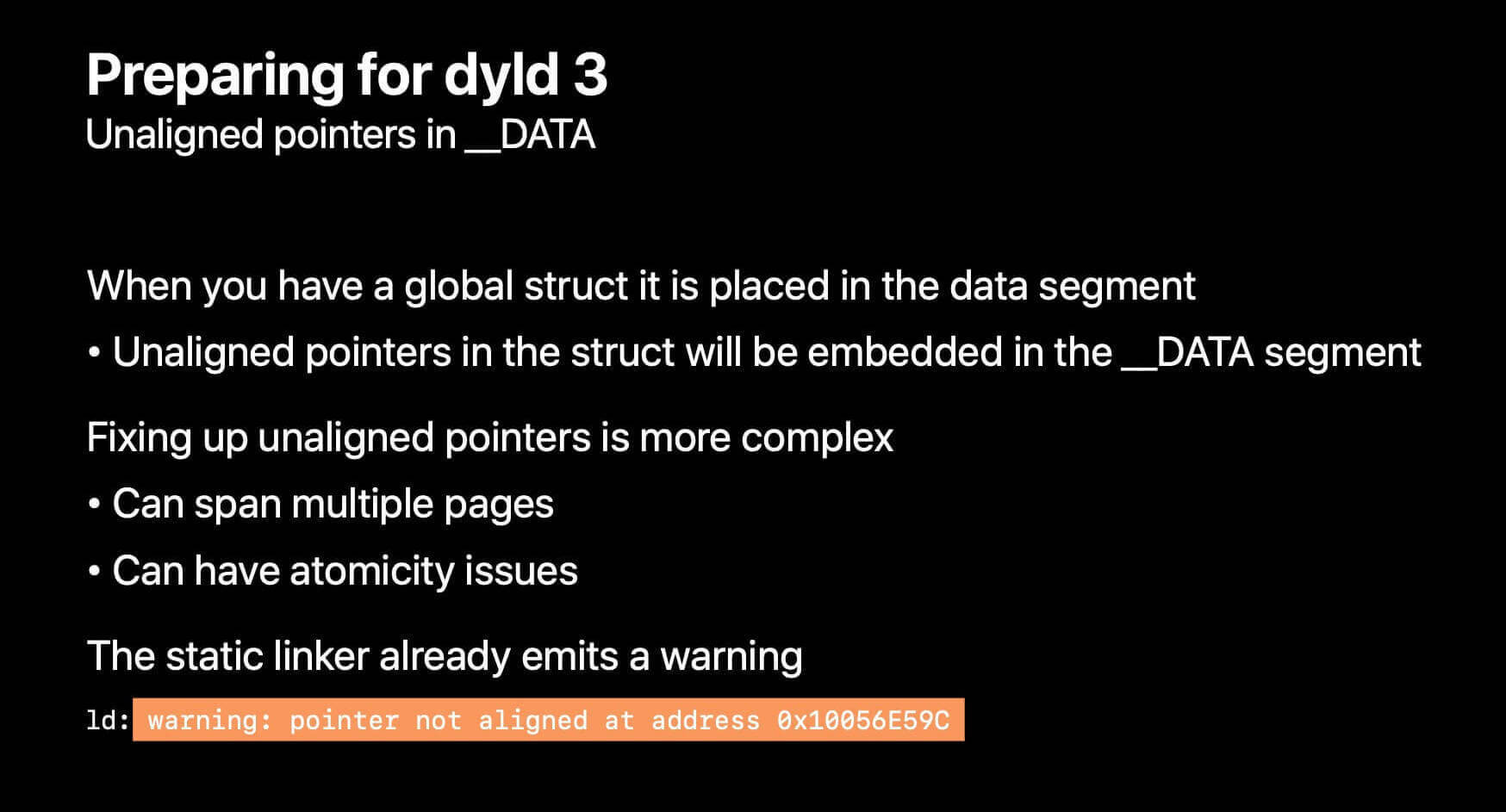

__DATA 中未对齐的指针

假如 APP 中有一个全局的数据结构指向一个函数或者另一个全局的数据结构，那么这个指针需要在 APP 启动前被 fix up ，并且这个指针必须对齐、以获得最佳的性能。

fix up 未对齐的指针要复杂得多：

• 未对齐的指针会跨越 (span) 多个页面，这可能会导致更多的页面错误 (page fault) 和其他问题
• 而且它们可能存在与多处理器 (multiprocessor) 相关的原子性问题 (atomicity issues)

静态连接器 (static linker) 会对这种情况发出一个 ld warning ：指针没有在某地址上对齐。这通常是对应数据段的地址。

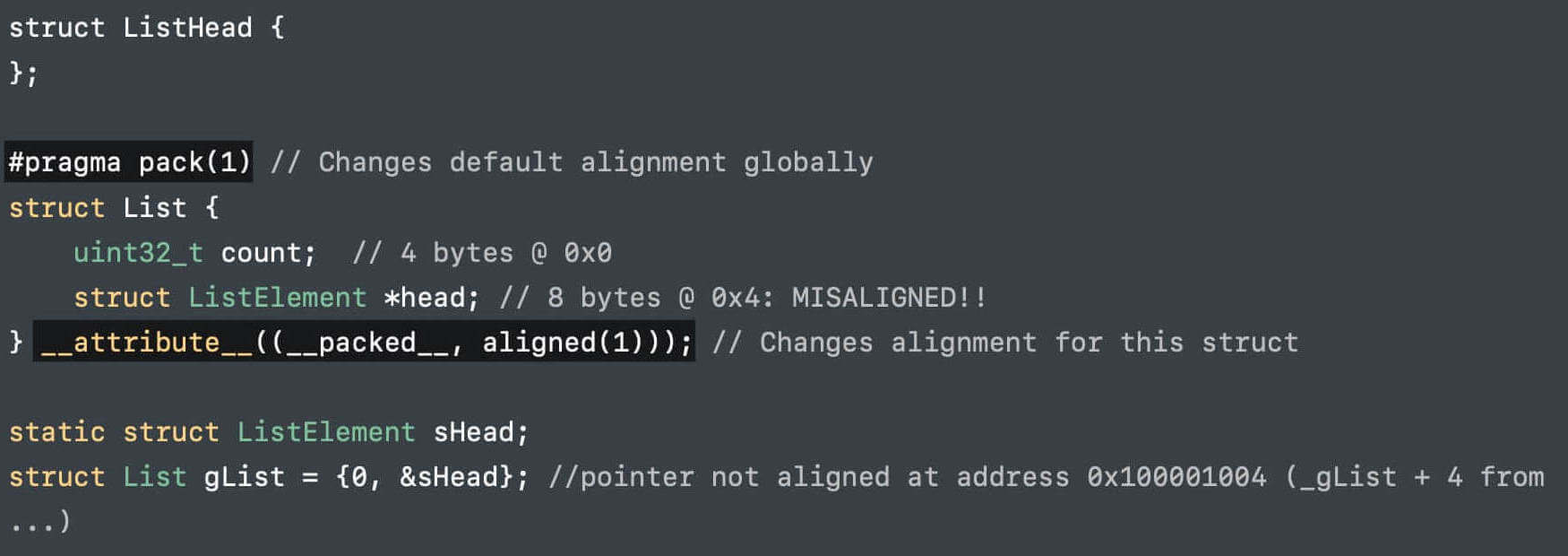

下面将给出一个 C 中未对齐指针的案例。Swift 不允许这么做，因此，请多使用 Swift 。

急切的符号解析

1. dyld 2 执行惰性的符号解析 (Lazy symbol resolution)

在 dyld 2 中，如果在启动时就查找所有的符号，代价太高。因此 dyld 2 执行的是惰性的符号解析。

• 每个符号在第一次被调用时执行符号查找 。
• 如果符号缺失，将在首次调用时导致 crash 。

比如，APP 内第一次调用 printf 函数时，最初它的函数指针不是指向 printf 的实现，而是指向 dyld 中的一个函数，这个 dyld 的函数会返回指向 printf 实现的指针。第二次调用 printf 时，就直接调用它的实现了。

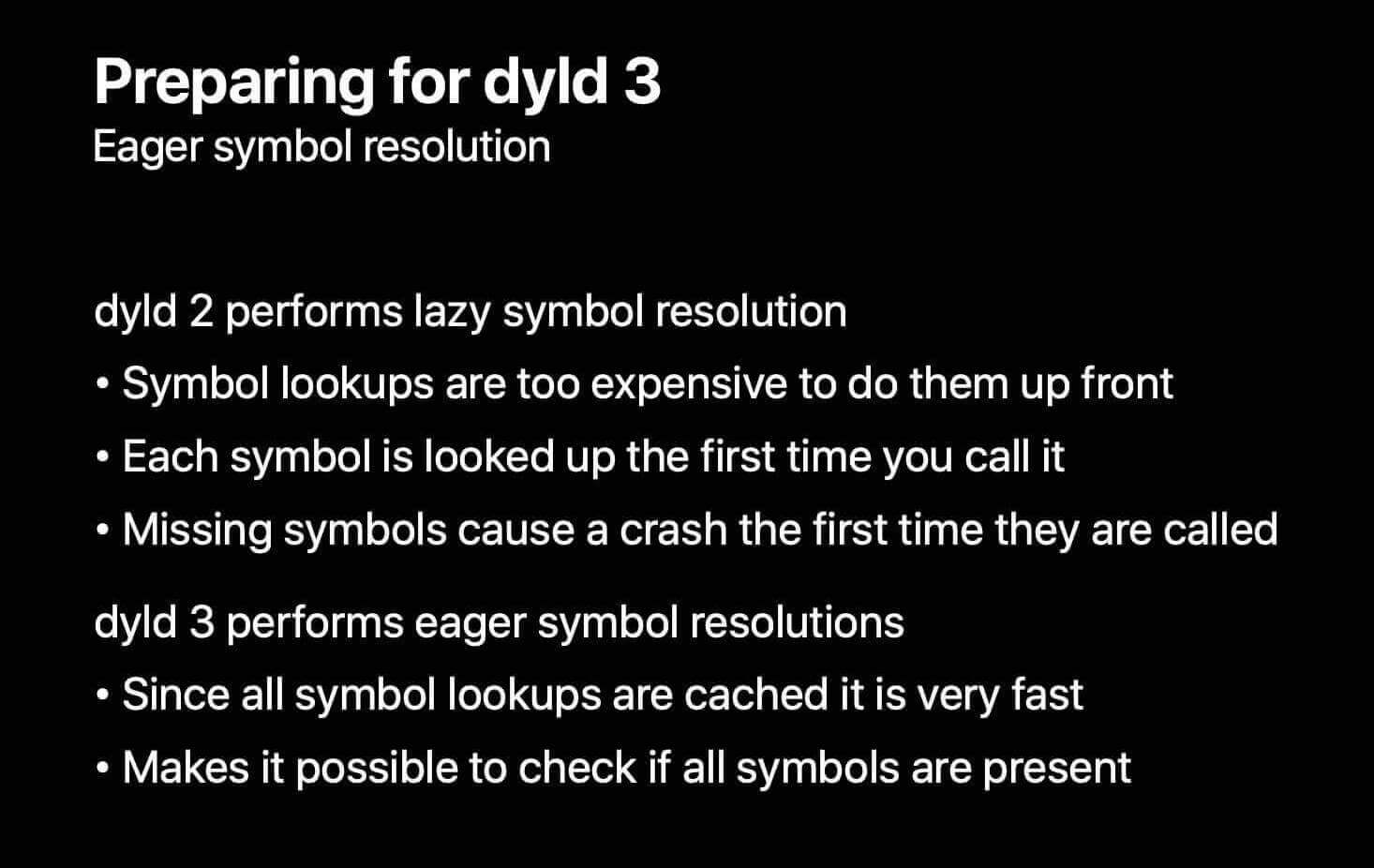

2. dyld 3 执行急切的符号解析 (Eager symbol resolution)

在 dyld 3 中，由于符号查找的结果缓存在启动闭包中，所以符号查找非常快，可以在启动时就检查所有的符号。也就是说 dyld 3 执行急切的符号解析。

3. dyld 3 对符号缺失的兼容

由上述内容可知，dyld 2 和 dyld 3 对符号缺失的反应不同。当缺失某个符号时：

• 在使用 dyld 2 的系统上，APP 可成功启动，但会在第一次调用缺失的符号时 crash 。
• 在使用 dyld 3 的系统上，APP 无法正常启动。

dyld 3 目前对这种情况做了兼容，使得其行为与 dyld 2 保持一致，这样可以保障缺失符号的旧版 APP 能正常启动。

其兼容方法是在 dyld 3 中内置了一个会自动 crash 的符号，如果 APP 启动时未找到符号，就将其绑定到这个符号上，因此，第一次调用时会 crash 。

需要注意的是，这是当前 dyld 3 的兼容行为，未来可能会强制所有的符号解析在前面执行。也就是说，启动时如果缺失符号就会 crash ，这使得开发者能在开发时就发现代码的问题。

4. Linker Flag: -bind_at_load

在使用 dyld 2 的系统上，可以在 Other Linker Flags 中添加 -bind_at_load 参数，可以强制 dyld 2 在启动时加载所有符号，这样可以提前发现问题，为 dyld 3 的到来做好准备。

要注意的是，由于 -bind_at_load 会导致启动很慢，因此只能在 Debug build 中使用，不要在 Release build 中使用。

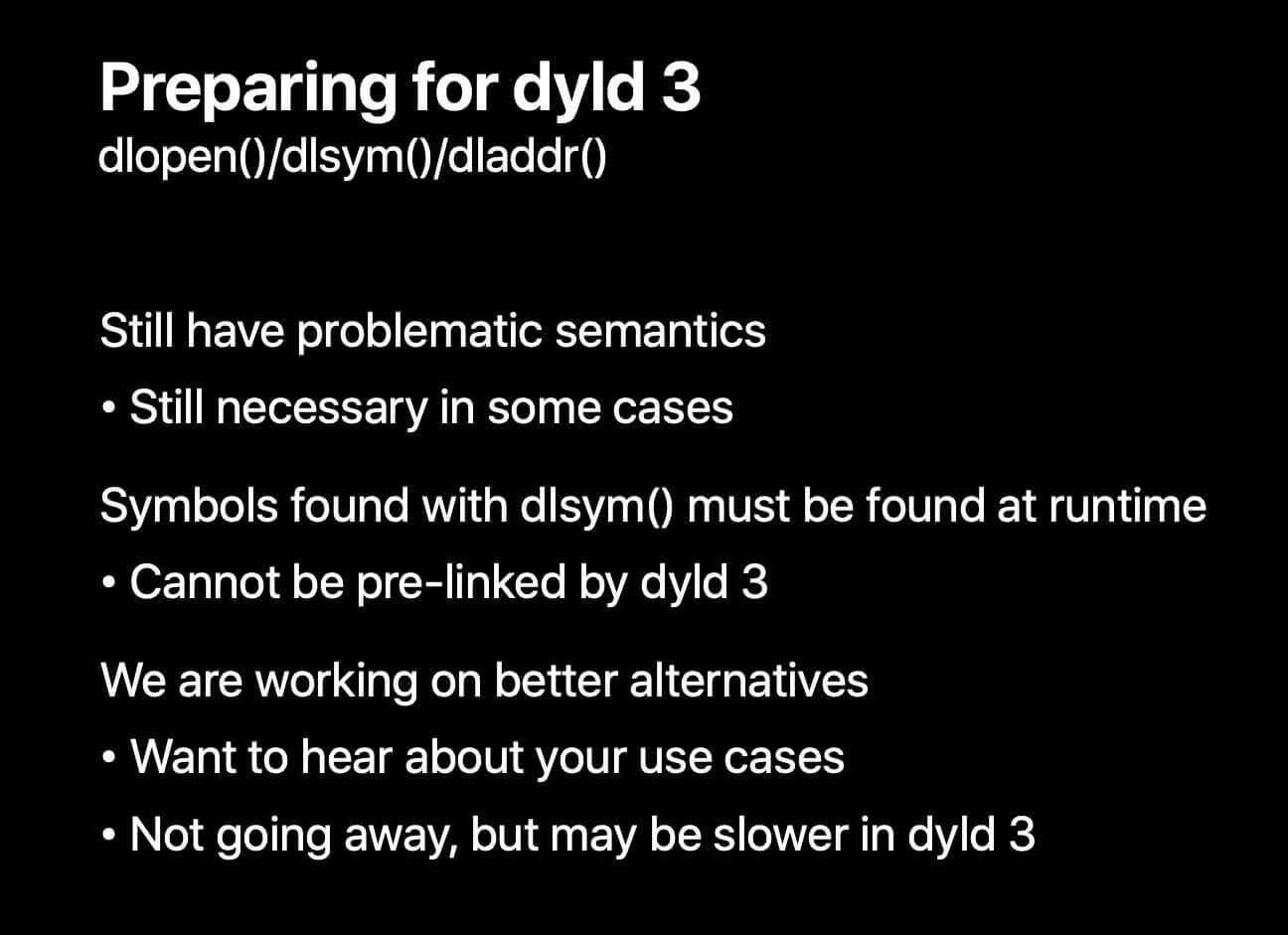

dlopen() / dlsym() / dladdr()

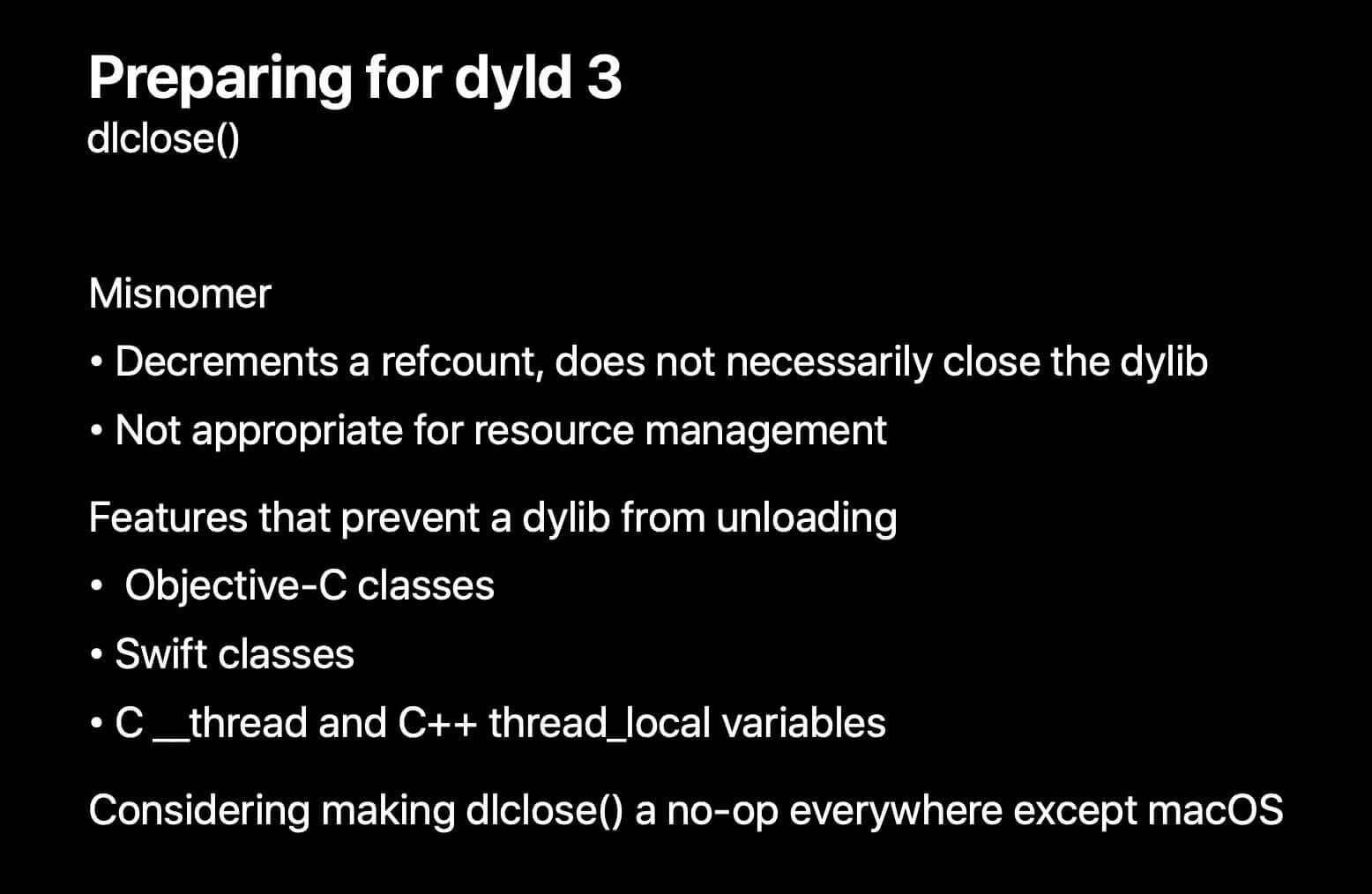

dlclose()

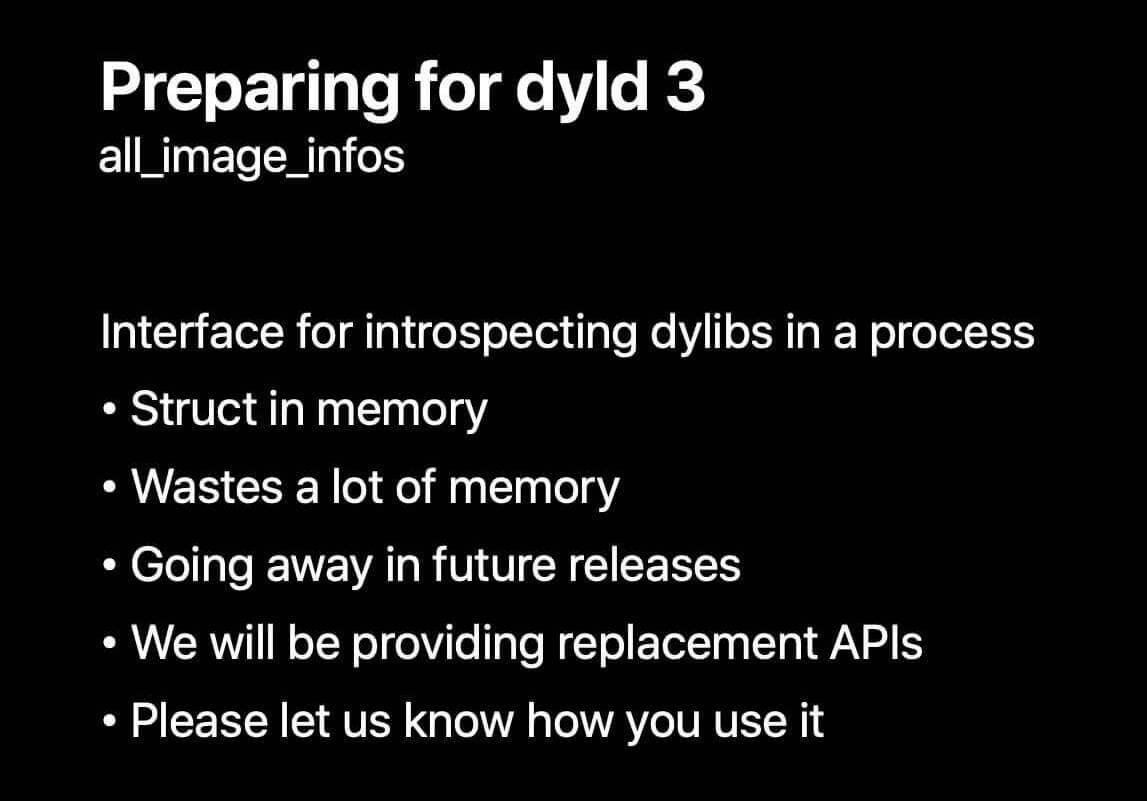

all_image_infos

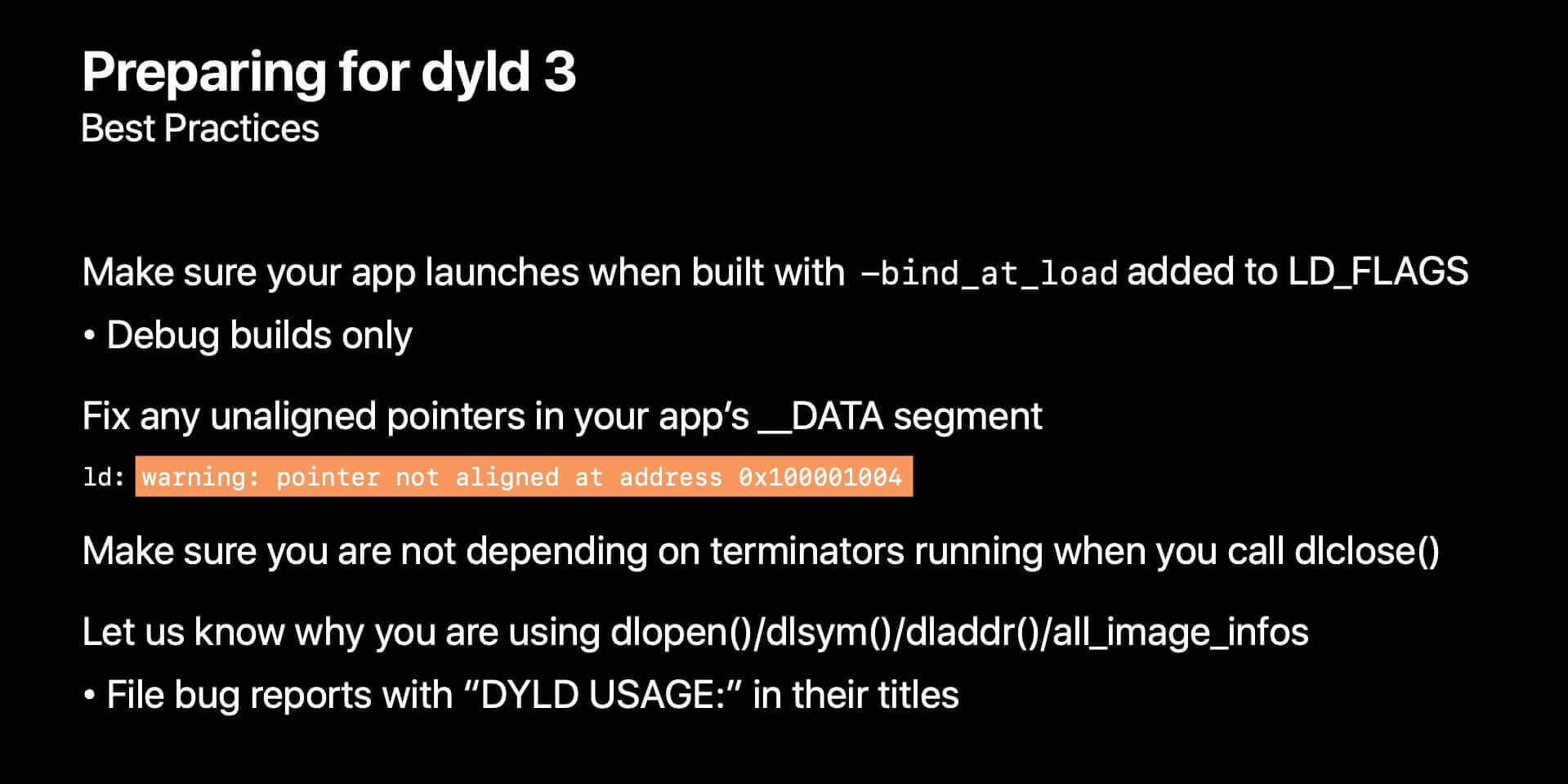

最佳实践

应用场景

Prepare Your App for Prewarming

• Solving Mysterious Logout Issues on iOS 15
• Apple Document
  • About the App Launch Sequence
  • MetricKit
